Sistema di trattamento e riutilizzo delle acque per l'industria del riciclaggio della plastica

Il sistema di trattamento e riutilizzo delle acque è utilizzato principalmente per il processo di lavaggio delle bottiglie in PET, che produce una grande quantità di acque reflue. I principali inquinanti sono i materiali sospesi. In base alla quantità di acque reflue e all'indice degli inquinanti, progettiamo e realizziamo un sistema di trattamento delle acque. Viene adottato un processo di filtrazione + sedimentazione + flottazione ad aria. Dopo il trattamento delle acque reflue, una parte verrà riutilizzata e una parte verrà scaricata fino a raggiungere gli standard.

Caratteristiche del progetto

1. In base alla qualità delle acque reflue e ai requisiti di trattamento, il percorso del processo deve essere selezionato in modo ragionevole, la tecnologia di trattamento deve essere avanzata e la qualità dell'acqua trattata deve essere conforme allo standard di scarico.
2. Sulla base della soddisfazione dei requisiti di trattamento, le strutture originali devono essere utilizzate il più possibile per ridurre gli investimenti e devono essere presi in considerazione i requisiti estetici dell'impianto.
3. Funzionamento e gestione convenienti, funzionamento semplice e facile manutenzione. Le apparecchiature sono di alta qualità, buone prestazioni e funzionamento stabile.

Parametri di progettazione

1. Fonte di acque reflue: da impianti di riciclaggio della plastica
2. Capacità di trattamento progettata: 10-50 m³/H
3. Qualità dell'effluente

Specifiche

Tecnologia di trattamento
Per il nostro sistema di filtrazione dell'acqua, l'obiettivo principale è rimuovere i SS dall'acqua e trattenere l'agente nell'acqua. Questo sistema adotta il processo di filtrazione, sedimentazione e trattamento di flottazione ad aria

Flusso di elaborazione:

Descrizione del processo

Le acque reflue provenienti dalla linea di lavaggio vengono prima scaricate nella vasca di raccolta delle acque reflue per la raccolta e lo stoccaggio temporaneo;
Fase 1: le acque reflue vengono trasportate alla macchina filtrante per la separazione solido-liquido tramite la pompa dell'acqua, le particelle più grandi nella scatola di raccolta delle scorie e le acque reflue nella vasca di sedimentazione;
Fase 2: Dopo che le acque reflue sono entrate nella vasca di sedimentazione, in base alla data di feedback del misuratore di PH online, viene aggiunto automaticamente acido e l'indice di PH viene regolato su neutro, quindi vengono aggiunti flocculanti e coagulanti per la reazione di flocculazione.
La maggior parte dei fiocchi condensati affonderà e l'acqua limpida galleggerà e entrerà nella vasca di flottazione ad aria per realizzare la separazione di fango e acqua, e l'acqua fangosa verrà scaricata regolarmente nella vasca dei fanghi;

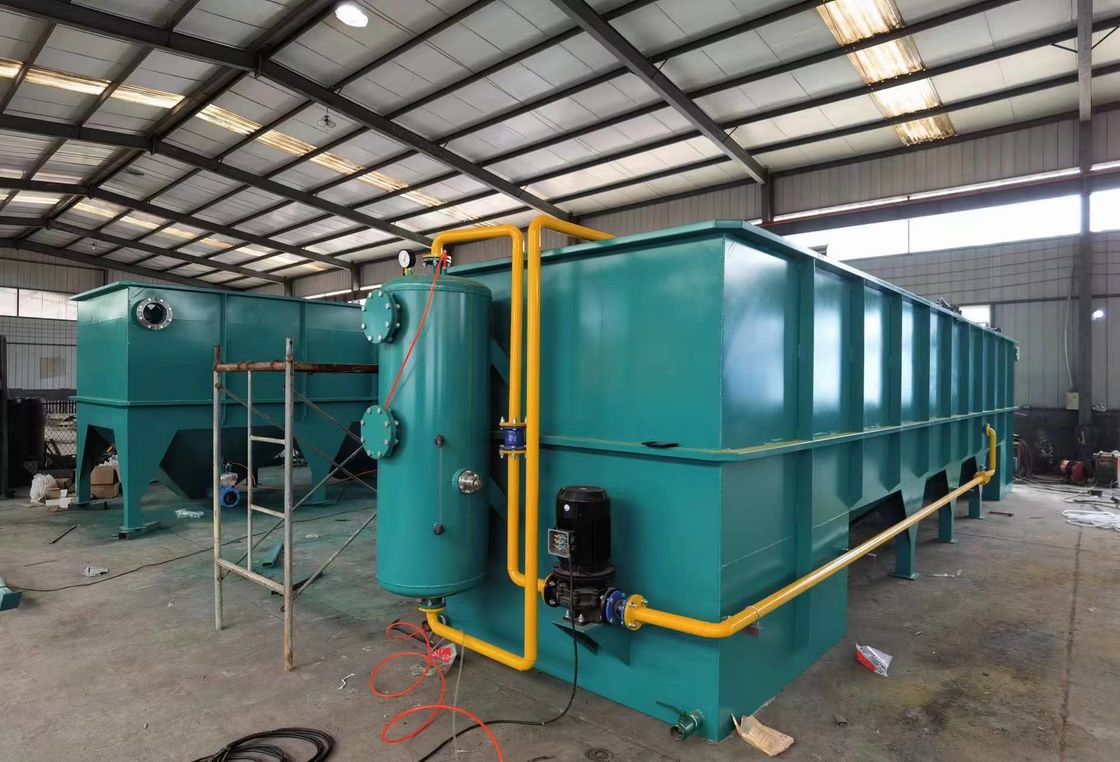

Fase 3: Acqua limpida nella vasca di flottazione ad aria e quando l'aria compressa viene miscelata con l'acqua, vengono prodotte microbolle. Le particelle fini residue e la materia galleggiante galleggeranno sulla superficie della vasca grazie alle bolle d'aria, quindi vengono scaricate attraverso il dispositivo raschiatore; Dopo il trattamento, l'acqua pulita entra nello stoccaggio temporaneo della vasca idrica.
Fase 4: L'acqua pulita verrà trasportata al filtro tramite la pompa ad alta pressione e l'acqua filtrata torna alla linea di lavaggio.
I fanghi prodotti dalla vasca di sedimentazione e dalla flottazione ad aria entrano nella vasca dei fanghi e vengono disidratati dal dispositivo di disidratazione dei fanghi e quindi trasportati all'esterno per il trattamento regolare.

2. Introduzione al processo principale:

a. Vasca di raccolta delle acque reflue (preparata dal cliente)

Viene utilizzata principalmente per raccogliere le acque reflue scaricate dalla linea di lavaggio e funge anche da pozzetto della pompa di sollevamento delle acque reflue, che ha le funzioni di tamponare il cambiamento di flusso, regolare il volume d'acqua e omogeneizzare la qualità dell'acqua.
Tempo di permanenza progettato: inferiore a 2 ore
Vasca di raccolta delle acque reflue integrata * 1 set, volume effettivo: 40 m³
Materiale: calcestruzzo
Forma: sotterranea

b. Pompa di sollevamento

Viene utilizzata per sollevare le acque reflue nella vasca di sedimentazione per il trattamento. Il progetto adotta una pompa sommersa per acque reflue non ostruente, facile da installare e manutenere e con una lunga durata. L'avvio e l'arresto automatici possono essere realizzati tramite l'indicatore di livello impostato nel serbatoio di regolazione, riducendo il funzionamento manuale.
Pompa di sollevamento delle acque reflue integrata * 2 set (Una per l'uso, l'altra per la riserva)
Potenza: 5,5 kW

c. Macchina filtrante per scorie

La macchina filtrante per scorie è impostata in prima linea del sistema di trattamento delle acque, principalmente per separare le particelle più grandi nelle acque reflue scaricate, il che è vantaggioso per il successivo trattamento di sedimentazione e riduce l'intasamento e l'usura delle apparecchiature successive.
Modello: serie PRLZ * 1 set Materiale principale: SUS304

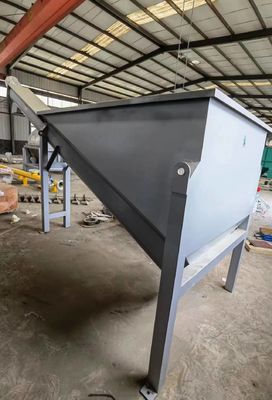

d. Vasca di sedimentazione integrata

La vasca di sedimentazione integrata adotta una vasca di sedimentazione a tubo inclinato, che è impostata all'estremità anteriore del sistema di trattamento. Aggiungendo acido, il PH delle acque reflue viene regolato su neutro, fornendo le migliori condizioni per la successiva reazione di sedimentazione. In questo processo, il PH impostato nel serbatoio di reazione è interbloccato con la pompa dosatrice di acido per realizzare la regolazione automatica del PH.
Allo stesso tempo, aggiungendo flocculanti e coagulanti, i SS nelle acque reflue possono essere coagulati e sedimentati e fango e acqua possono essere separati per gravità, in modo da chiarire la qualità dell'acqua.
Capacità di lavorazione: 20 m³/h 1 set
Dimensioni esterne: L11000 * W2000 * H3500
Materiale: acciaio al carbonio + anticorrosione
Scarico del fango: la valvola di scarico del fango è una valvola elettrica, che scarica automaticamente il fango regolarmente

f. Serbatoio di acqua pulita

Viene utilizzato principalmente per raccogliere l'acqua riciclata trattata e funge anche da serbatoio per la pompa dell'acqua pulita.
Tempo di permanenza progettato: 2 ore
Volume effettivo: 40 m³
Materiale: acciaio al carbonio anticorrosione
Dimensioni: L4000 * W2000 * H1500 2 set

g. Pompa dell'acqua pulita

Viene utilizzata per riutilizzare l'acqua riciclata trattata nella linea di pulizia. Il progetto adotta una pompa centrifuga verticale, facile da installare e manutenere e con una lunga durata. L'allarme di alto livello e l'arresto della pompa di basso livello possono essere realizzati tramite l'indicatore di livello impostato nel serbatoio di regolazione.
Quantità: 2 set (Uno per l'uso, l'altro per il backup)
Potenza: 5,5 kW

h. Filtro

Le acque reflue trattate vengono filtrate in profondità e viene utilizzata sabbia di quarzo come materiale filtrante, l'acqua scorre attraverso il distributore d'acqua interno e il collettore d'acqua e viene eseguita una filtrazione ad alta velocità nel serbatoio, che può rimuovere efficacemente le particelle e ridurre la torbidità.
Quantità: 1 set
Modello: DMF3224-1A
Materiale: acciaio al carbonio anticorrosione

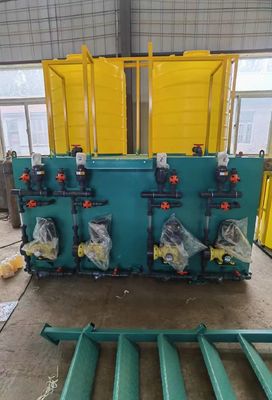

. Sistema di dosaggio

Il dispositivo di dosaggio è composto da pompa dosatrice, barile di reagente, agitatore, ecc. ed è utilizzato per realizzare il dosaggio quantitativo del reagente. Tra questi, il PAC è un flocculante con forti prestazioni di adsorbimento a ponte, che può coagulare e adsorbire con solidi sospesi in acqua, in modo da destabilizzare e sedimentare i solidi sospesi; Il PAM anionico è un coagulante, che può essere utilizzato in combinazione con il flocculante per migliorare la sedimentazione dei fiocchi e facilitare la chiarificazione della qualità dell'acqua; Il PAM cationico viene utilizzato per la disidratazione dei fanghi, che favorisce la separazione solido-liquido. Il dispositivo di dosaggio automatico dell'acido viene utilizzato per regolare il PH delle acque reflue in modo che sia neutro e il dosaggio automatico viene realizzato tramite il dispositivo PH online.
Quantità: 4 set
Dispositivo di dosaggio automatico PAM: 2 set Tipo a tre scatole automatico, 304 1000L
Dispositivo di dosaggio automatico PAC: 1 set Doppio secchio doppia pompa PE 2000L

Dispositivo di dosaggio automatico dell'acido: 1 set Singolo secchio doppia pompa PE 500L

j. Sistema di trattamento dei fanghi

Il sistema di trattamento dei fanghi è costituito da addensatore di fanghi e pressa filtrante
Il serbatoio di ispessimento dei fanghi viene utilizzato per immagazzinare i fanghi prodotti dalla reazione fisica e chimica della vasca di sedimentazione e della vasca di flottazione ad aria. I fanghi vengono trasportati alla pressa filtrante tramite la pompa dei fanghi per la disidratazione e i fanghi disidratati vengono trasportati verso l'esterno per il trattamento
